ELECTRICAL SPECIFICATIONS

Input

Output

Input Voltage Range

90-264V AC

Output Voltage

12 - 48V DC

Input Frequency

47-63Hz

Output Current

5A(60VA max)

Input Current

1.8A(max)

Output Tolerance

5%





Ripple & Noise

2% mV p-p max





Efficiency

>80%

00title405a02

OUTPUT SPECIFICATIONS
SERIES NO. : C3S61

SWITCHING  ADAPTOR
DESKTOP-CORD IN/OUT

61 SERIES

35-UL
35-SAA
35-C-tick
35-CE
35-CB
35-GS02
35-FCC

PART NO.

OUTPUT

VOLT

CURRENT (max)

C3S61-1205000
12.0V
5.00A
C3S61-1254800
12.5V
4.80A
C3S61-1304610
13.0V
4.61A
C3S61-1354440
13.5V

4.44A

C3S61-1404280
14.0V
4.28A
C3S61-1454130
14.5V
4.13A
C3S61-1504000
15.0V
4.00A
C3S61-1553870
15.5V
3.87A
C3S61-1603750
16.0V
3.75A
C3S61-1653630
16.5V
3.63A
C3S61-1703520
17.0V
3.52A
C3S61-1753420
17.5V
3.42A
C3S61-1803330
18.0V
3.33A
C3S61-1853240
18.5V
3.24A
C3S61-1903150
19.0V
3.15A
C3S61-1953070
19.5V
3.07A
C3S61-2003000
20.0V
3.00A
C3S61-2052920
20.5V
2.92A
C3S61-2102850
21.0V
2.85A
C3S61-2152790
21.5V
2.79A
C3S61-2202720
22.0V
2.72A
C3S61-2252660
22.5V
2.66A
C3S61-2302600
23.0V
2.60A
C3S61-2352550
23.5V
2.55A
C3S61-2402500
24.0V
2.50A
C3S61-2452440
24.5V
2.44A
C3S61-2502400
25.0V
2.40A
C3S61-2552350
25.5V
2.35A
C3S61-2602300
26.0V
2.30A
C3S61-2652260
26.5V
2.26A
C3S61-2702220
27.0V
2.22A
C3S61-2752180
27.5V
2.18A
C3S61-2802140
28.0V
2.14A
C3S61-2852100
28.5V
2.10A
C3S61-2902060
29.0V
2.06A
C3S61-2952030
29.5V
2.03A

PART NO.

OUTPUT

VOLT

CURRENT (max)

C3S61-3002000
30.0V
2.00A
C3S61-3051960
30.5V
1.96A
C3S61-3101930
31.0V
1.93A
C3S61-3151900
31.5V
1.90A
C3S61-3201870
32.0V
1.87A
C3S61-3251840
32.5V
1.84A
C3S61-3301810
33.0V
1.81A
C3S61-3351790
33.5V
1.79A
C3S61-3401760
34.0V
1.76A
C3S61-3451730
34.5V
1.73A
C3S61-3501710
35.0V
1.71A
C3S61-3551690
35.5V
1.69A
C3S61-3601660
36.0V
1.66A
C3S61-3651640
36.5V
1.64A
C3S61-3701620
37.0V
1.62A
C3S61-3751600
37.5V
1.60A
C3S61-3801570
38.0V
1.57A
C3S61-3851550
38.5V
1.55A
C3S61-3901530
39.0V
1.53A
C3S61-3951510
39.5V
1.51A
C3S61-4001500
40.0V
1.50A
C3S61-4051480
40.5V
1.48A
C3S61-4101460
41.0V
1.46A
C3S61-4151440
41.5V
1.44A
C3S61-4201420
42.0V
1.42A
C3S61-4251410
42.5V
1.41A
C3S61-4301390
43.0V
1.39A
C3S61-4351370
43.5V
1.37A
C3S61-4401360
44.0V
1.36A
C3S61-4451340
44.5V
1.34A
C3S61-4501330
45.0V
1.33A
C3S61-4551310
45.5V
1.31A
C3S61-4601300
46.0V
1.30A
C3S61-4651290
46.5V
1.29A
C3S61-4701270
47.0V
1.27A
C3S61-4751260
47.5V
1.26A
C3S61-4801250
48.0V
1.25A
C3S61-Product

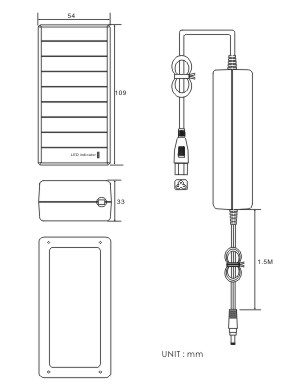

C3S61-Dimension

GENERAL SPECIFICATIONS

Temperatures

Humidity

Operating Temperatures

0 to +40oC

Operating Humidity

15 to 95% RH

Storage Temperatures

-20 to +70oC

Storage Humidity

5 to 95% RH

Hi-Pot Test

MTBF

Hi-Pot

3000V AC/10mA/3S

MTBF

30,000Hours at 25oC

EMISSION

SAFETY

EMI/EMC

EMC/C-tick/FCC

Safety Approvals

UL/CUL/GS/SAA/CE/CB

GREEN POWER

Safety Compliant

UL 60950/EN 60950/AS/
NZS 60950/IEC 60950

CEC/ErP/MEPS
