ELECTRICAL SPECIFICATIONS

Input

Output

Input Voltage Range

90-264V AC

Output Voltage

15 - 24V DC

Input Frequency

47-63Hz

Output Current

8A(120VA max)

Input Current

2.0A(max)

Output Tolerance

5%





Ripple & Noise

2% mV p-p max





Efficiency

>80%

00title405a02

OUTPUT SPECIFICATIONS
SERIES NO. : CC120AM

SWITCHING  ADAPTOR
DESKTOP-CORD IN/OUT

120 SERIES With Multi-AdjustableOutput Voltage

PART NO.

OUTPUT

VOLT

CURRENT (max)

POWER (max)

CC120AM-150-240

15.0 ~ 24.0 V

8.00A

120W

CC120AM-Product
35-CB07

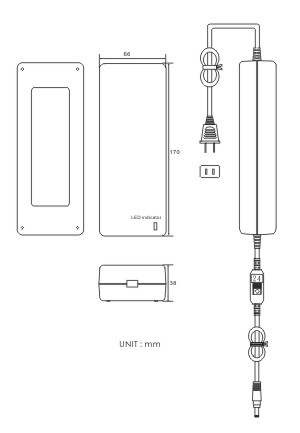

CC120AM-Dimension

GENERAL SPECIFICATIONS

Temperatures

Humidity

Operating Temperatures

0 to +40oC

Operating Humidity

15 to 95% RH

Storage Temperatures

-20 to +70oC

Storage Humidity

5 to 95% RH

Hi-Pot Test

MTBF

Hi-Pot

3000V AC/10mA/3S

MTBF

30,000Hours at 25oC

EMISSION

SAFETY

EMI/EMC

Safety Approvals

CB

GREEN POWER

Safety Compliant

IEC 60950

CEC
