GENERAL SPECIFICATIONS

Temperatures

Humidity

Operating Temperatures

0 to +30oC

Operating Humidity

5 to 95% RH

Storage Temperatures

-40 to +85oC

Storage Humidity

5 to 95% RH

Hi-Pot Test

MTBF

Hi-Pot

4242VAC

MTBF

50,000Hours at 25oC

EMISSSION

SAFETY

EMI/EMC

FCC

Safety Approvals

UL/CUL/GS/CE/CB

Safety Compliant

UL 60950/EN 60950/IEC 60950

00title405a15

OUTPUT SPECIFICATIONS
SERIES NO. : IEC50

35-UL02
35-FCC02
35-CE02
35-CB04
35-GS02

SWITCHING  ADAPTOR
DESKTOP-INLET SOCKET
50 SERIES

PART NO.

OUTPUT1

OUTPUT2

OUTPUT3

VOLT

CURRENT

VOLT

CURRENT

VOLT

CURRENT

IEC50-050400120200120050

+5V

4.00A

+12V

2.00A

-12V

0.50A

IEC50-050400150150150050

+5V

4.00A

+15V

1.50A

-15V

0.50A

IEC50-050500100100100050

+5V

5.00A

+10V

1.00A

-10V

0.50A

IEC50-050400120200500050

+5V

4.00A

+12V

2.00A

-5V

0.50A

IEC50-050500150120050050

+5V

5.00A

+15V

1.20A

-5V

0.50A

IEC50-050500120100120025

+5V

5.00A

+12V

1.00A

-12V

0.25A

01-IECT50

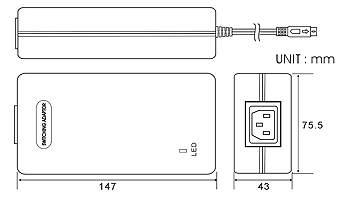

01-IECT50-drw

ELECTRICAL SPECIFICATIONS

Input

Output

Input Voltage Range

90-264V AC

Output Voltage 1

See rating chart (+/-5% tolerance)

Input Frequency

47-63Hz

Output Voltage 2

See rating chart (+/-5% tolerance)

Input Current

1.6A(max)

Output Voltage 3

See rating chart (+/-5% tolerance)

Output Current

See rating chart

Ripple & Noise

1%p-p max

Efficiency

>65%
