GENERAL SPECIFICATIONS

Temperatures

Humidity

Operating Temperatures

0 to +30oC

Operating Humidity

20 to 95% RH

Storage Temperatures

-20 to +85oC

Storage Humidity

20 to 95% RH

Hi-Pot Test

MTBF

Hi-Pot

2545VDC/10mA/2SEC

MTBF

66,000Hours at 25oC

EMISSSION

SAFETY

EMI/EMC

FCC

Safety Approvals

UL/CUL/GS/PSE/CE/CB

Safety Compliant

UL 60950/EN 60950

00title405a15

OUTPUT SPECIFICATIONS
SERIES NO. : IEC60

ELECTRICAL SPECIFICATIONS

Input

Output

Input Voltage Range

90-264V AC

Output Voltage 1

See rating chart (+/-5% tolerance)

Input Frequency

47-63Hz

Output Voltage 2

See rating chart (+/-10% tolerance)

Input Current

2.0A(max)

Output Voltage 3

See rating chart (+/-10% tolerance)

Output Current

See rating chart

Ripple & Noise

65mV/120mVp-p

Efficiency

>75%

35-UL02
35-FCC02
35-CE02
35-CB04
35-GS02

SWITCHING  ADAPTOR
DESKTOP-INLET SOCKET
85 SERIES

35-PSE06

PART NO.

OUTPUT1

OUTPUT2

OUTPUT3

VOLT

CURRENT

VOLT

CURRENT

VOLT

CURRENT

IEC85-0501000120250120050

+5V

10.00A

+12V

2.50A

-12V

0.5A

01-IECT85

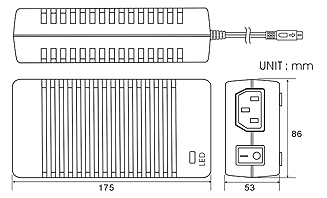

01-IECT85-drw
