ELECTRICAL SPECIFICATIONS

Input

Output

Input Voltage Range

90-264V AC

Output Voltage

4.2 - 24V DC

Input Frequency

47-63Hz

Output Current

4A(30VA max)

Input Current

1.2A(max)

Output Tolerance

5%





Ripple & Noise

2% mV p-p max





Efficiency

>60%

00title405a13

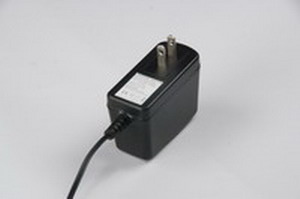

SWITCHING  ADAPTOR
WALLMOUNT

30A SERIES

OUTPUT SPECIFICATIONS
SERIES NO. : UP30A

PART NO.

OUTPUT

VOLT

CURRENT (max)

UP30A-0424000

4.2V

4.00A

UP30A-0404000

4.0V

4.00A

UP30A-0454000

4.5V

4.00A

UP30A-0504000

5.0V

4.00A

UP30A-0554000

5.5V

4.00A

UP30A-0604000

6.0V

4.00A

UP30A-0654000

6.5V

4.00A

UP30A-0704000

7.0V

4.00A

UP30A-0754000

7.5V

4.00A

UP30A-0803000

8.0V

3.00A

UP30A-0853000

8.5V

3.00A

UP30A-0903000

9.0V

3.00A

UP30A-0953000

9.5V

3.00A

UP30A-1003000

10.0V

3.00A

UP30A-1052850

10.5V

2.85A

UP30A-1102500

11.0V

2.50A

UP30A-1152500

11.5V

2.50A

UP30A-1202500

12.0V

2.50A

UP30A-1252400

12.5V

2.40A

UP30A-1302300

13.0V

2.30A

UP30A-1352220

13.5V

2.22A

UP30A-1402140

14.0V

2.14A

PART NO.

OUTPUT

VOLT

CURRENT (max)

UP30A-1402140

14.0V

2.14A

UP30A-1452060

14.5V

2.06A

UP30A-1502000

15.0V

2.00A

UP30A-1551930

15.5V

1.93A

UP30A-1601870

16.0V

1.87A

UP30A-1651800

16.5V

1.80A

UP30A-1701760

17.0V

1.76A

UP30A-1751710

17.5V

1.71A

UP30A-1801660

18.0V

1.66A

UP30A-1851620

18.5V

1.62A

UP30A-1901570

19.0V

1.57A

UP30A-1951530

19.5V

1.53A

UP30A-2001500

20.0V

1.50A

UP30A-2051460

20.5V

1.46A

UP30A-2101420

21.0V

1.42A

UP30A-2151390

21.5V

1.39A

UP30A-2201360

22.0V

1.36A

UP30A-2251330

22.5V

1.33A

UP30A-2301300

23.0V

1.30A

UP30A-2351270

23.5V

1.27A

UP30A-2401250

24.0V

1.25A

UP30A-Product
35-UL
35-FCC
UP30A-Dimension

GENERAL SPECIFICATIONS

Temperatures

Humidity

Operating Temperatures

0 to +40oC

Operating Humidity

15 to 95% RH

Storage Temperatures

-20 to +70oC

Storage Humidity

5 to 95% RH

Hi-Pot Test

MTBF

Hi-Pot

3000V AC/10mA/3S

MTBF

30,000Hours at 25oC

EMISSION

SAFETY

EMI/EMC

FCC

Safety Approvals

UL/CUL

GREEN POWER

Safety Compliant

UL 60950/EN 60950

CEC
