ELECTRICAL SPECIFICATIONS

Input

Output

Input Voltage Range

90-264V AC

Output Voltage

5 - 48V DC

Input Frequency

47-63Hz

Output Current

9A(45VA max)

Input Current

1.5A(max)

Output Tolerance

5%





Ripple & Noise

2% mV p-p max





Efficiency

>80%

00title405a02

OUTPUT SPECIFICATIONS
SERIES NO. : XPA41

35-UL02
35-SAA02
35-C-tick02
35-CE02
35-CB04
35-GS05
00title405a

SWITCHING  ADAPTOR
WALLMOUNT

41 SERIES

35-FCC02

PART NO.

OUTPUT

VOLT

CURRENT (max)

XPA41-0509000
5.0V
9.00A
XPA41-0557270
5.5V
7.27A
XPA41-0606670
6.0V
6.67A
XPA41-0656150
6.5V
6.15A
XPA41-0705710
7.0V
5.71A
XPA41-0755330
7.5V
5.33A
XPA41-0805000
8.0V
5.00A
XPA41-0854710
8.5V
4.71A
XPA41-0904440
9.0V
4.44A
XPA41-0954210
9.5V
4.21A
XPA41-1004000
10.0V
4.00A
XPA41-1053810
10.5V
3.81A
XPA41-1103640
11.0V
3.64A
XPA41-1153480
11.5V
3.48A
XPA41-1203330
12.0V
3.33A
XPA41-1253200
12.5V
3.20A
XPA41-1303080
13.0V
3.08A
XPA41-1352960
13.5V
2.96A
XPA41-1402860
14.0V
2.86A
XPA41-1452760
14.5V
2.76A
XPA41-1502670
15.0V
2.67A
XPA41-1552580
15.5V
2.58A
XPA41-1602500
16.0V
2.50A
XPA41-1652420
16.5V
2.42A
XPA41-1702350
17.0V
2.35A
XPA41-1752290
17.5V
2.29A
XPA41-1802220
18.0V
2.22A
XPA41-1852160
18.5V
2.16A
XPA41-1902110
19.0V
2.11A
XPA41-1952050
19.5V
2.05A
XPA41-2002000
20.0V
2.00A
XPA41-2051950
20.5V
1.95A
XPA41-2101900
21.0V
1.90A
XPA41-2151860
21.5V
1.86A
XPA41-2201820
22.0V
1.82A
XPA41-2251780
22.5V
1.78A
XPA41-2301740
23.0V
1.74A
XPA41-2351700
23.5V
1.70A
XPA41-2401670
24.0V
1.67A
XPA41-2451630
24.5V
1.63A
XPA41-2501600
25.0V
1.60A
XPA41-2551570
25.5V
1.57A
XPA41-2601540
26.0V
1.54A
XPA41-2651510
26.5V
1.51A

PART NO.

OUTPUT

VOLT

CURRENT (max)

XPA41-2701480
27.0V
1.48A
XPA41-2751450
27.5V
1.45A
XPA41-2801430
28.0V
1.43A
XPA41-2851400
28.5V
1.40A
XPA41-2901380
29.0V
1.38A
XPA41-2951360
29.5V
1.36A
XPA41-3001330
30.0V
1.33A
XPA41-3051310
30.5V
1.31A
XPA41-3101290
31.0V
1.29A
XPA41-3151270
31.5V
1.27A
XPA41-3201250
32.0V
1.25A
XPA41-3251230
32.5V
1.23A
XPA41-3301210
33.0V
1.21A
XPA41-3351190
33.5V
1.19A
XPA41-3401180
34.0V
1.18A
XPA41-3451160
34.5V
1.16A
XPA41-3501140
35.0V
1.14A
XPA41-3551130
35.5V
1.13A
XPA41-3601110
36.0V
1.11A
XPA41-3651100
36.5V
1.10A
XPA41-3701080
37.0V
1.08A
XPA41-3751070
37.5V
1.07A
XPA41-3801050
38.0V
1.05A
XPA41-3851040
38.5V
1.04A
XPA41-3901030
39.0V
1.03A
XPA41-3951010
39.5V
1.01A
XPA41-4001000
40.0V
1.00A
XPA41-4050990
40.5V
0.99A
XPA41-4100980
41.0V
0.98A
XPA41-4150960
41.5V
0.96A
XPA41-4200950
42.0V
0.95A
XPA41-4250940
42.5V
0.94A
XPA41-4300930
43.0V
0.93A
XPA41-4350920
43.5V
0.92A
XPA41-4400910
44.0V
0.91A
XPA41-4450900
44.5V
0.90A
XPA41-4500890
45.0V
0.89A
XPA41-4550880
45.5V
0.88A
XPA41-4600870
46.0V
0.87A
XPA41-4650860
46.5V
0.86A
XPA41-4700850
47.0V
0.85A
XPA41-4750840
47.5V
0.84A
XPA41-4800830
48.0V
0.83A
XPA41-Product

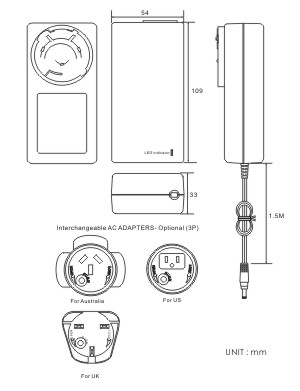

XPA41-Dimension

GENERAL SPECIFICATIONS

Temperatures

Humidity

Operating Temperatures

0 to +40oC

Operating Humidity

15 to 95% RH

Storage Temperatures

-20 to +85oC

Storage Humidity

5 to 95% RH

Hi-Pot Test

MTBF

Hi-Pot

3000V AC/10mA/3S

MTBF

30,000Hours at 25oC

EMISSION

SAFETY

EMI/EMC

EMC/C-tick/FCC

Safety Approvals

UL/CUL/GS/SAA/CE/CB

GREEN POWER

Safety Compliant

UL 60950/EN 60950/AS/
NZS 60950/IEC 60950

CEC/ErP/MEPS
